초미세·고순도 소재의 추구: 리튬 배터리 안전성을 높이는 구상 알루미나 분리막 열전도 소재용 통합 나노 밀링 및 분무 건조 라인

Home > 뉴스 > 뉴스 센터 > 초미세·고순도 소재의 추구: 리튬 배터리 안전성을 높이는 구상 알루미나 분리막 열전도 소재용 통합 나노 밀링 및 분무 건조 라인

초미세·고순도 소재의 추구: 리튬 배터리 안전성을 높이는 구상 알루미나 분리막 열전도 소재용 통합 나노 밀링 및 분무 건조 라인

2026-07-03

신에너지 자동차 시장이 폭발적으로 성장하는 가운데 배터리 안전은 산업 발전의 핵심 기반이 되었으며, 이에 따라 고성능 열전도 소재도 빠른 성장기에 진입했습니다. 대표적인 열전도 충전재인 구형 알루미나의 수요가 크게 증가하고 있습니다.

분리막 열전도 소재로 사용되는 구형 알루미나는 다음과 같은 엄격한 기준을 충족해야 합니다:초미세 입도(정밀한 입도 제어) 및 고순도(초저 불순물 함량)를 구현하려면 분쇄 및 건조 공정의 협력적 기술 혁신이 필요합니다. Longxin Intelligent는 이러한 요구에 맞춘 원스톱 솔루션으로 고유량 핀 타입 나노 비드밀과 고온 스프레이 드라이어 타워를 결합한 통합 생산 라인을 개발했습니다. 이 시스템은 기존 제조 공정의 분쇄 처리량, 입도 정밀도, 순도 보장 및 건조 분말 품질 측면에서 발생하는 병목을 종합적으로 해결합니다.

전체 기사 영어 번역본

초미세·고순도 소재를 향한 도전 | 구형 알루미나 분리막 열전도 소재용 나노 분쇄·스프레이 건조 통합 생산 라인으로 리튬 배터리 안전성 향상

신에너지 자동차 시장이 폭발적으로 확대되면서 관련 산업도 빠르게 발전하고 있습니다. 개인 안전과 직결되는 핵심 분야인 열 관리 산업은 고성능 열전도 소재에 대한 막대한 수요를 창출하고 있으며, 그중에서도 구형 알루미나는 주요 충전재로서 시장 수요가 빠르게 증가하고 있습니다.

미세 알루미나는 리튬 이온 배터리 분리막의 핵심 코팅 소재입니다. 분리막의 주요 원료인 폴리에틸렌과 폴리프로필렌은 상대적으로 융점이 낮고 열 안정성이 떨어집니다. 고온에서 분리막은 크게 수축하거나 심지어 파열되어 배터리 단락을 일으킬 수 있습니다. 분리막의 단면 또는 양면에 코팅을 적용하면 고온 안정성이 향상되어 열수축으로 인한 양극과 음극의 접촉, 연소 및 폭발과 같은 안전 위험을 완화할 수 있습니다. 코팅된 분리막은 두께가 증가하여 구조적 안정성과 사용 수명이 향상됩니다. 신에너지 자동차용 동력 배터리와 소비자용 리튬 배터리의 분리막에 미세 알루미나를 코팅하면 분리막의 열수축 저항성을 효과적으로 개선하고 배터리 안전성을 보장할 수 있습니다.

시장 수요 분석: 급증하는 구형 알루미나 수요

시장 통계에 따르면 구상 알루미나 소비량이 눈에 띄는 상승세를 보이고 있습니다. 고공산업연구원(GGII)의 데이터에 따르면 2022년 글로벌 열전도성 분말 시장 규모는 50억 4,000만 위안에 달했습니다. 이 중 구상 알루미나 열전도 분말은 50.8%의 시장 점유율을 차지하며 25억 6,000만 위안의 가치를 기록했고, 이는 전년 대비 30.7% 증가한 수치입니다. 세계 핵심 소비 시장인 중국의 구상 알루미나 열전도 분말 시장은 2022년 7억 5,000만 위안을 기록하며 전년 대비 41.5% 성장했습니다. 글로벌 시장 점유율 또한 매년 상승하여 2022년에는 29.3%에 도달했습니다. 예측에 따르면 중국 시장 규모는 2025년까지 21억 위안으로 급증하고, 글로벌 비중은 38.9%까지 추가 상승할 전망입니다.

이러한 수치 이면에는 신에너지 자동차용 파워 배터리, 전자 제어 장치(ECU), 구동 모터 및 충전기 분야의 프리미엄 구상 알루미나에 대한 강력한 수요가 자리 잡고 있습니다. 급속 충전 기술의 보편화는 배터리와 전자 부품에 심각한 방열 압력을 가하고 있으며, 이는 구상 알루미나의 초미세 입자 크기와 고순도에 대한 더욱 엄격한 기준을 요구하며 산업 전체의 기술 사양 업그레이드를 촉진하고 있습니다.

고순도 알루미나 세라믹 제조 공정: 원광석에서 정밀 완제품으로의 전환 경로

고순도 알루미나 세라믹은 구상 알루미나와 같은 정밀 알루미나 제품의 기초가 됩니다. 엄격한 생산 절차는 다운스트림 소재의 성능을 직접적으로 결정합니다. 전체 워크플로우는 원료 분말 준비, 성형(Green body forming), 고온 소결, 정밀 가공의 4가지 핵심 단계로 구성되며, 모든 단계에서 분말의 순도와 미세도에 대한 정밀한 제어가 필요합니다.

원료 분말 준비: 초미세 입자도 및 초고순도 달성

이 단계의 주요 목표는 원료를 초미세 고순도 분말로 정제하는 것입니다. 생산은 보크사이트 정제부터 시작됩니다. 바이엘 공법으로 제조된 산업용 알루미나(Al₂O₃)를 소결 첨가제(예: MgO)와 혼합한 후, 탈이온수 또는 에탄올을 분쇄 매체로 사용하는 볼 밀(Ball mill)에 투입하여 습식 분쇄를 진행합니다. 이 공정은 입자 응집을 깨뜨리고 재료를 마이크론 또는 서브마이크론 크기로 분쇄하여, 후속 공정을 위한 분말의 비표면적과 화학적 반응성을 획기적으로 높여줍니다.

분쇄된 슬러리는 반복적인 세척과 침전 고액 분리를 거쳐 가용성 불순물과 분쇄 과정에서 발생한 오염 물질을 제거하여 원료의 고순도를 확보합니다. 이후 1200~1400°C에서 소성하여 화학적 결합수를 제거하고 결정상 전이를 완료하여 안정적인 α-Al₂O₃를 형성합니다. 소성된 분말의 불량한 유동성을 해결하기 위해 분무 과립화 및 건조가 실시됩니다. 분말을 바인더 및 가소제와 혼합하여 균질한 슬러리를 만든 후, 이를 분무 건조탑으로 펌핑하여 미세한 방울로 원자화합니다. 뜨거운 공기와 즉각적으로 접촉하면 유동성이 뛰어난 중공 구형 분말이 생성되어 자동 성형 작업이 가능해집니다. 건조 및 이송 공정 전반에 설치된 백 필터 집진기는 원료를 회수하여 생산 비용을 절감하고, 안전한 작업 환경을 유지하며 환경 규제를 준수합니다.

성형: 다양한 제품 사양을 위한 맞춤형 공정

성형 기술은 완제품 요구 사항에 따라 선택됩니다.

단축 가압 성형(Uniaxial pressing): 단순한 평면 및 원통형 부품에 경제적임.
등가압 성형(Isostatic pressing): 탄성 몰드를 통해 모든 방향에서 균일한 압력을 전달하여 고성능 응용 분야를 위한 고밀도 균질 성형체를 제작함.
슬립 캐스팅(Slip casting): 대형 박막 복잡 부품에 이상적임.
압출 성형(Extrusion): 관형 및 막대형 제품의 연속 제조.
사출 성형(Injection molding): 내부 나사산 부품 및 마이크로 터빈 로터와 같은 복잡한 3D 부품에 적합하며, 높은 효율성과 일관된 치수 정밀도를 제공함. 소결 후 잔류 바인더 제거를 위한 탈지 공정이 필요함.

고온 소결: 세라믹 치밀화를 위한 핵심 단계

성형 후, 성형체는 정밀한 온도 곡선에 따라 고온 가마에서 최대 1800°C까지 가열됩니다. 확산 및 증발-응축을 포함한 물질 이동 메커니즘이 입자 간 넥(neck)을 형성하여 결정립 성장과 기공 제거를 촉진합니다. 최종적으로 형성된 치밀하고 고강도인 미세 구조는 알루미나 세라믹에 우수한 기계적 특성과 구조적 안정성을 부여합니다.

정밀 가공: 다이아몬드 공구 마감

소결된 알루미나 세라믹은 극도의 경도와 미세한 수축 변형이 특징입니다. 전착 또는 소결된 연마 입자가 있는 다이아몬드 연삭 휠과 헤드를 사용하여 평면, 외경, 내경 및 복잡한 프로파일을 가공하며, 이를 통해 마이크론 수준의 치수 정밀도, 기하학적 공차 및 표면 조도를 달성하여 프리미엄급 응용 분야의 요구를 충족합니다.

듀얼 코어 장비: 고유량 핀 타입 나노 비드 밀 및 고온 분무 건조탑으로 초미세 고순도 구상 알루미나 구현

분리막 등급 구상 알루미나의 엄격한 초미세 입자 크기 및 초저불순물 함량 요구 사항은 분쇄 및 건조 공정 전반에 걸친 협력적 혁신을 필요로 합니다. Longxin Intelligent의 고유량 핀 타입 나노 비드 밀과 고온 분무 건조탑이 결합된 통합 생산 라인은 맞춤형 올인원 솔루션으로서, 분쇄 능력, 입자 크기 제어, 순도 보호 및 건조 분말 품질 등 전통적인 공정의 한계를 완전히 해결합니다.

고유량 핀 타입 나노 비드 밀의 장점

이 분쇄 장치는 낮은 처리량, 넓은 입자 크기 분포 및 불순물 오염 위험과 같은 기존 장비의 단점을 해결합니다.

복합 터빈-핀 로터 구조는 원주 방향 와류 흐름과 반경 방향 충격이 결합된 3D 운동 경로를 따라 재료를 구동합니다. 0.3~0.5mm 지르코니아 분쇄 비드와 결합하여 전단력, 충돌력, 압출력의 세 가지 힘이 입자를 점진적으로 미세화합니다. 구상 알루미나 D50을 100nm에서 2μm 사이로 안정적으로 제어할 수 있으며, 업계 평균보다 좁은 입자 크기 분포를 가져 분리막 코팅을 위한 초미세 분말 요구 사항에 완벽하게 부합합니다.
스크린이 없는 원심 분리 설계는 재료와 금속 스크린의 접촉을 제거하여 금속 불순물을 극도로 낮은 수준으로 제한하고 알루미나의 고순도를 보장합니다. 또한 고점도 슬러리나 섬유질 오염 물질로 인한 스크린 막힘을 방지하여 연속 운전 수명을 기존 장비보다 수 배 연장하고 생산 효율을 획기적으로 높여줍니다.

고온 분무 건조탑의 장점

건조탑은 분쇄 후의 초미세 슬러리를 처리하여 입자 특성을 보존하는 동시에 분말 유동성을 향상시킵니다.

최적화된 열풍 분배 및 초고속 원자화 기술은 슬러리를 균일한 미세 방울로 분사하며, 이는 열풍과 접촉하는 즉시 건조되어 중공 구형 분말을 생성합니다. 이 공정은 분쇄에서 달성한 초미세 입자 크기를 유지하고 초미세 분말의 고질적인 문제인 응집 및 불량한 유동성을 해결하여, 후속 분리막 제조 공정에서의 자동 공급 및 균일 코팅을 지원합니다.
내열성 필터 백과 냉풍 보호 시스템을 갖춘 새로운 오프라인 펄스 백 집진기는 건조 과정 중 2차 오염을 유발하지 않고 초미세 구상 알루미나 분말을 99% 이상 회수하여 제품의 순도 우위를 더욱 강화합니다.

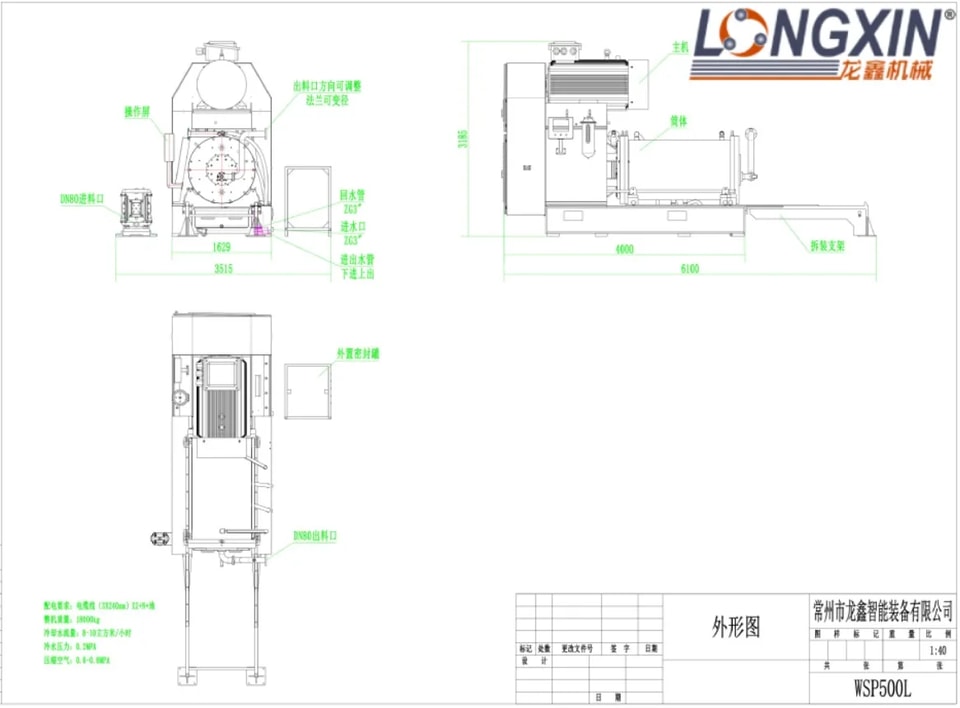

Longxin 고유량 핀 타입 나노 비드 밀: 우수한 분쇄 성능을 제공하는 기술적 디테일

핵심 분쇄 장비인 이 밀은 구조 설계, 내마모 소재 및 지능형 제어 분야의 독자적인 혁신을 통합하여 구상 알루미나의 신뢰할 수 있는 초미세 가공을 가능하게 합니다.

고급 스크린리스 분리 시스템과 결합된 모듈식 분쇄 어셈블리는 기존의 통합형 분쇄-분리 설계 제약을 깨뜨립니다.
터빈 핀 구성 요소는 특수 표면 코팅 처리가 된 텅스텐 카바이드(경도 HRC 90)로 제조됩니다. 1200~1800 r/min의 회전 속도에서 균일한 에너지 밀도 분포를 유지하여 국부적인 과분쇄 및 입자 응집을 방지하고 일관된 구상 알루미나 입자 크기를 보장합니다.
분쇄 챔버는 뛰어난 내마모성과 열전도율을 가진 실리콘 카바이드(경도 HV 1800+)로 제작되었습니다. 서비스 수명은 스테인리스 스틸보다 5배 길며, 열전도율은 3배에 달합니다. 재킷 냉각과 결합하여 안정적인 작동 온도를 유지함으로써 분쇄 중 구상 알루미나의 결정상 전이나 산화를 방지하고 일관된 제품 성능을 확보합니다.
지능형 제어 시스템은 장비의 운영 두뇌 역할을 합니다. PLC 모듈과 실시간 온도, 압력, 유량 센서를 갖추어 주요 공정 매개변수를 지속적으로 수집하고 내장 알고리즘을 통해 로터 속도와 공급 유량을 자동으로 조정합니다. 입자 크기가 설정 목표에서 벗어나면 회전 속도를 자율적으로 최적화하여 입자 치수를 안정화합니다. 이 밀은 MES 시스템 연결을 지원하여 온라인 모니터링, 실시간 조정 및 데이터 추적성의 완전한 폐쇄 루프 워크플로우를 형성함으로써 유연한 다품종 소량 생산 수요를 충족합니다. 다양한 알루미나 배치에 대해 미리 저장된 공정 레시피는 제품 교체 시간을 획기적으로 단축합니다.
에너지 소비 및 유지보수 측면에서 탁월한 경제적 성능: 실리콘 카바이드 분쇄 챔버의 우수한 열 전달 능력으로 추가 열교환기가 필요 없어 기존 밀 대비 단위 에너지 소비량을 20% 이상 절감합니다. 고효율 소구경 지르코니아 비드는 동일 처리량에서 분쇄 매체 소비량을 15% 줄여줍니다. 내구성이 뛰어난 내마모 부품은 연간 유지보수 비용을 30% 낮추어 제조업체에 상당한 경제적 이익을 제공합니다.

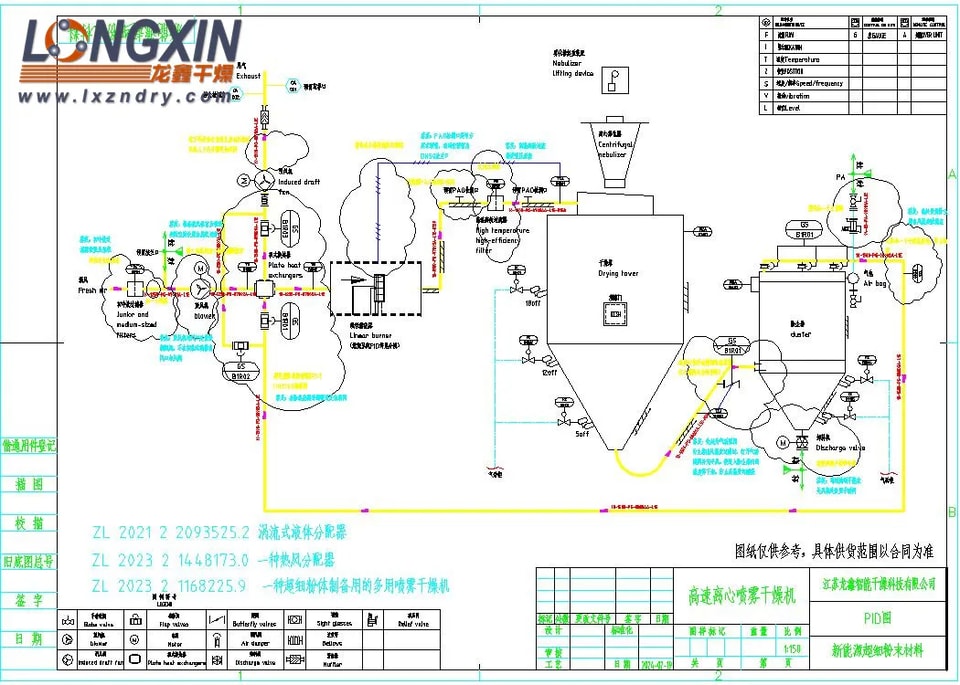

고온 분무 건조탑: 정교한 설계로 우수한 건조 분말 품질 보장

구상 알루미나 슬러리 건조를 위해 맞춤 제작된 이 건조탑은 열풍 분배, 원자화, 냉각 및 먼지 회수를 아우르는 포괄적인 기술 업그레이드를 통해 알루미나 완제품 분말의 초미세 입자 크기, 고순도 및 우수한 유동성을 유지합니다.

CFD 유체 역학 시뮬레이션은 열풍 분배 시스템을 최적화합니다. 시뮬레이션된 내부 열풍 흐름 패턴은 공기 덕트 형상과 입구 각도를 정밀하게 조정하여 타워 내부에 균일하고 안정적인 선회 기류장을 형성합니다. 원자화된 액적과 열풍의 완전한 접촉은 입자 소결 또는 열화를 유발하는 국부적 과열을 방지하는 동시에, 모든 분말에 걸쳐 일관된 수분 함량을 제공하여 분리막 코팅 소재의 엄격한 건조 표준을 충족합니다.
완전 자체 개발한 초고속 원심 원자화기는 15,000~25,000 r/min의 회전 속도로 신뢰할 수 있는 성능을 제공합니다. 슬러리는 5~50μm의 균일한 액적으로 원자화되어 건조 후 일관된 분말 입자 크기를 보장하고 조대 입자 불순물을 제거합니다. 정밀 동적 밸런싱은 작동 진동과 고장률을 최소화하여 연속 가동 안정성 면에서 경쟁 산업 장비를 능가합니다.
교체 가능한 원자화 디스크는 다양한 공정 요구 사항을 지원합니다. 평면 디스크는 저점도 슬러리에 적합하여 미세 분말을 생산하며, 터빈 디스크는 중고점도 원료의 원자화 효율을 높여줍니다. 다양한 디스크 옵션은 여러 등급 및 배치의 구상 알루미나에 대한 공정 적응성을 확장합니다.
오일-에어 이중 냉각 시스템 결합으로 고온 운전 안정화: 오일 냉각 루프는 아토마이저 스핀들의 열을 신속하게 방출하며, 보조 에어 냉각은 아토마이저 작동 온도를 80°C 이하로 유지합니다. 제어 시스템은 아토마이저 속도, 온도, 진동 및 타워 내부 온도와 압력을 실시간으로 모니터링하며, 이상 발생 시 자동 알람 및 파라미터 조정을 트리거하여 장비의 열 손상을 방지하고 중단 없는 생산을 지속합니다.
고성능 오프라인 펄스 백 집진기로 회수 효율 및 분말 순도 향상: CFD 최적화 유동장 구조로 기류 사각지대를 제거하고, 최대 300°C의 고온을 견디는 PTFE 필터 백을 장착하여 초미세 알루미나 분말을 99% 이상 포집합니다. 냉기 차폐 기술은 필터 백이 고온의 열풍과 직접 접촉하는 것을 방지하여 수명을 연장합니다. 오프라인 탈진 방식은 생산 중단 없이 필터 유지보수가 가능하여 연속 제조를 실현하고, 청소 중 교차 오염을 제거하여 알루미나의 순도를 보존합니다.

통합 다차원 에너지 절감 기술: Longxin Intelligent, 고효율·저소비 분무 건조 시스템 개발

고온 분무 건조 타워의 에너지 최적화는 단순한 기술적 중첩이 아닌 열역학, 유체역학, 자동화 및 재료 가공의 깊은 통합에 달려 있습니다. 통합 분쇄-건조 생산 라인을 중심으로 Longxin Intelligent는 장비 개발, 공정 매칭 및 지능형 운영 전반에 에너지 절약 설계를 내장하여, 높은 생산 성능과 낮은 에너지 소비의 균형을 달성하고 고품질 알루미나 분말의 친환경 제조를 위한 새로운 기준을 제시합니다.

열 효율 향상을 위한 열풍 에너지 관리
- 최적화된 입출구 온도차: 분말 수분 사양 내에서 입구 공기 온도를 극대화하여 필요한 열풍량을 줄입니다.
- 폐열 회수 시스템: 고온 배기 가스에 남은 10~20%의 공정 열을 표준 공기-공기 열교환기 또는 배기 재순환 예열 모듈을 통해 회수합니다. 회수된 열은 신선한 유입 공기를 예열하여 메인 히터 부하를 줄이고, 공급 슬러리를 40~60°C로 예열하여 점도를 낮추고 분무 효과를 개선합니다.
정밀 공정 파라미터 제어로 근본적인 에너지 소비 절감
- 공급 고형분 함량 증대: 슬러리 고형분 함량을 30%에서 45~50%로 높이면 증발량이 약 30% 감소하여 에너지 소비를 20% 이상 직접적으로 낮출 수 있습니다. Longxin 나노 비드 밀에서 생산되는 고고형분·저점도 슬러리는 고농도 피딩을 가능하게 합니다.
- 지능형 분무 매칭: 가변 주파수 원심 아토마이저가 슬러리 특성에 따라 회전 속도를 동적으로 조정하여 균일한 액적 크기를 유지함으로써, 거대 액적에 의한 2차 건조나 미세 분말 손실을 방지합니다. 일관된 분무는 건조 시간을 단축하고 열 에너지 낭비를 제거합니다.
안정적인 연속 공급

PID 유량 폐루프 제어와 결합된 고정밀 스크류 펌프는 불안정한 공급 속도로 인한 온도 변화를 제거하여 타워 내부의 안정적인 열장을 유지하고 반복적인 재가열 사이클을 방지합니다.

4. 최적화된 설비 구조 및 시스템 설계

오프라인 펄스 청소 방식의 고효율 분진 회수로 99% 이상의 분말 수율을 달성하며, 재료 손실 감소는 제품 단위당 에너지 소비 절감으로 이어집니다. 자동화된 정기 탈진 시스템은 시스템 압력 강하를 안정화하고 유인 송풍기의 전력 소모를 줄입니다.

5. 동적 에너지 절감을 실현하는 지능형 제어 시스템

3D 열장 모니터링: 공기 입구, 건조 구역 및 출구에 설치된 다점 온도 센서가 실시간 열 분포 모델을 생성합니다.
적응형 알고리즘 파라미터 튜닝: 공급 농도와 주변 온습도에 따라 입구 공기 온도, 아토마이저 속도 및 배기 풍량을 자동으로 조정하여 최소 유효 에너지 지점에서 운전을 유지합니다.
레시피 저장 및 원클릭 전환: 구상 알루미나, 보헤마이트, 활성 알루미나 등 소재별 최적 건조 곡선을 사전 설정하여 시행착오로 인한 공정 조정 시의 에너지 낭비를 제거합니다.

지능형 생산 라인이 주도하는 산업 업그레이드: 리튬 배터리 성능을 보호하는 초미세 고순도 구상 알루미나

고유량 핀 타입 나노 비드 밀과 고온 분무 건조 타워를 결합한 Longxin Intelligent의 통합 구상 알루미나 분쇄 및 건조 라인은 단순한 기계적 조합 그 이상입니다. 공정 협업과 지능형 전 공정 제어를 통해 분리막용 핵심 열전도 소재인 일관된 초미세 고순도 알루미나 분말을 공급하며, 원재료 차원에서 리튬 배터리의 안전성을 근본적으로 향상시킵니다.

제품 성능 우위

이 생산 라인에서 제조된 구상 알루미나는 안정적인 D50 입자 크기와 좁은 입도 분포를 특징으로 하며, 분리막 코팅 슬러리에 균일하게 분산되어 조밀하고 열전도율이 높은 코팅층을 형성합니다. 이 코팅은 분리막 파열로 인한 단락을 방지하며, 구상 알루미나의 높은 열전도율은 배터리 작동 중 열 방출을 가속화하여 국부적 과열을 완화하고 화재 및 폭발 위험을 낮춥니다.

2. 생산 효율 및 비용 우위

이 라인은 완전 연속식 구상 알루미나 제조를 가능하게 합니다. 고유량 핀 타입 나노 비드 밀은 시간당 수백 리터를 처리하여 기존 장비 대비 처리량을 2~3배 높입니다. 고온 분무 타워의 건조 용량과 매칭되어 원활한 분쇄-건조 워크플로우 통합을 구현함으로써, 단일 라인의 일일 생산량을 배치식 제조 시스템 대비 30% 이상 증대시킵니다. 낮은 에너지 소비와 최소화된 유지보수로 구상 알루미나의 단위 생산 비용을 15~20% 절감하여, 제조업체가 제품 품질 타협 없이 시장 경쟁력을 강화할 수 있도록 지원합니다.

기술 혁신으로 알루미나 세라믹 분말 제조의 새로운 표준 정립

앞으로 전기차는 더 긴 주행 거리와 더 빠른 충전을 향해 나아갈 것이며, 이는 분리막 열전도 소재의 성능 임계치를 높일 것입니다. Longxin Intelligent는 나노 분쇄 및 건조 기술에 대한 R&D를 지속적으로 심화할 것입니다. 더 내마모성이 강한 분쇄실 소재 개발, 지능형 제어 알고리즘 정밀도 개선, 다중 장치 연동 무인 생산 라인 확장을 추진하겠습니다. 구상 알루미나의 입자 크기와 순도 제어의 한계를 지속적으로 넓혀, 리튬 배터리 안전 성능을 높이고 신에너지 산업의 고품질 발전을 가속화하는 강력한 원재료 제조 솔루션을 제공하겠습니다.

구상 알루미나, 알루미나 세라믹 분말, 초미세 수산화알루미늄, 보헤마이트, 활성 알루미나, 나노 알루미나, 고순도 알루미나 및 과립 알루미나 분말을 포함한 정밀 알루미나 제품 전문 장비 제조업체이자 기술 서비스 제공업체로서, Longxin Intelligent는 기술 주도형 제품 업그레이드를 개발 전략의 중심으로 삼고 있습니다. 당사의 통합 지능형 분쇄-건조 생산 라인은 전 세계 고객에게 높은 일관성의 정밀 알루미나 제조 장비와 맞춤형 솔루션을 공급합니다. 산업 파트너들과 협력하여 정밀 알루미나 기술을 발전시키고 신에너지, 전자, 의료 및 기타 하이테크 분야의 혁신을 뒷받침하기를 기대합니다.

초미세·고순도 소재의 추구: 리튬 배터리 안전성을 높이는 구상 알루미나 분리막 열전도 소재용 통합 나노 밀링 및 분무 건조 라인
