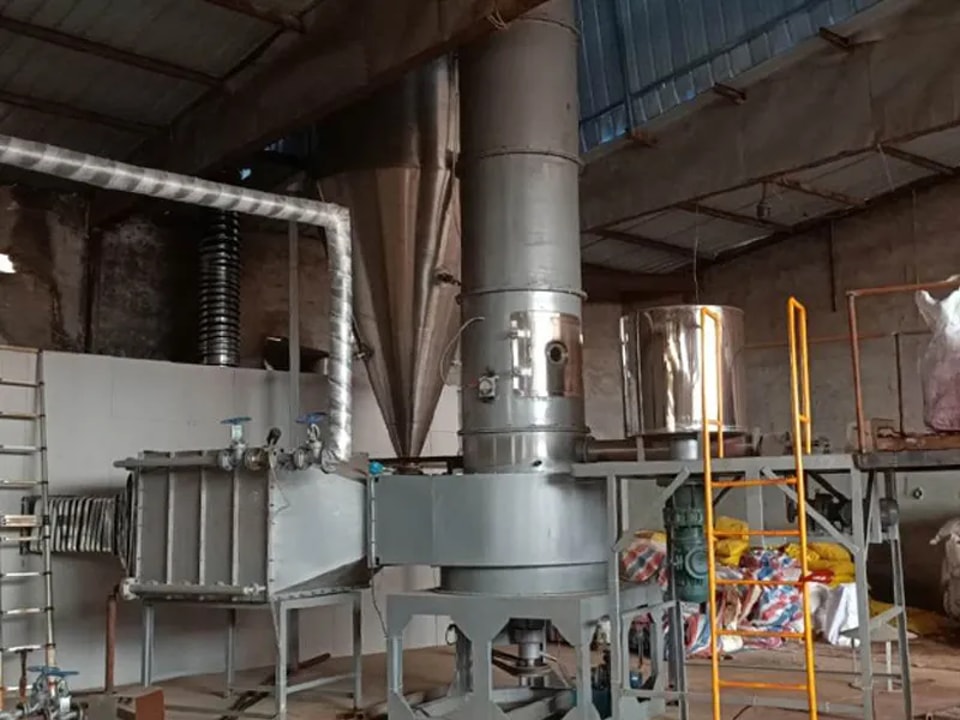

XSG 스핀 플래시 건조기(Spin Flash Dryer)

XSG 회전 플래시 건조기의 작동 원리

1. 재료 공급

   습윤 과립, 분말 및 페이스트를 포함한 미건조 재료는 공급구를 통해 건조기로 전달됩니다.
2. 분쇄 및 분산

   프로펠러, 블레이드 및 해머와 같은 고속 회전 분쇄 구성 요소가 재료를 미세 입자로 부수어 비표면적을 넓히고 건조 효율을 가속화합니다.
3. 열풍 건조

   열풍은 재료 특성 및 완제품 기준에 따라 조절 가능한 온도로 건조실에 주입됩니다. 열풍과 분쇄된 재료 사이의 충분한 접촉을 통해 수분과 용매가 빠르게 증발합니다.
4. 등급 분류 및 수집

   건조된 재료는 분류 장비(일반적으로 사이클론 분리기)로 운반됩니다. 합격된 미세 분말은 분리되어 배출됩니다. 규격에 맞지 않는 과도하게 큰 입자는 요구 사항을 충족할 때까지 재처리를 위해 건조 구역으로 돌아갑니다.
5. 폐가스 처리

   증기 및 휘발성 물질을 포함한 배기가스는 대기 배출 전 고체 입자를 제거하기 위해 백 필터와 같은 집진 설비를 통과합니다.
6. 제어 시스템

   건조 온도, 풍량 및 기타 파라미터를 조절하여 안정적인 가동과 일관된 제품 품질을 유지합니다.



   XSG 회전 플래시 건조기(Rotary Flash Dryer)의 특징

   고효율 및 급속 건조 성능을 자랑하는 이 건조기는 빠른 탈수가 필요한 공정에 탁월합니다.

   1. 고효율 및 빠른 처리 속도
      매우 짧은 시간 내에 건조가 완료되어 대량 생산에 이상적입니다.
   2. 폭넓은 재료 적응성
      열에 민감하거나 응집되기 쉬운 재료를 포함한 다양한 유형의 재료에 적합합니다.
   3. 유연한 운전
      열풍 온도, 풍량 및 분쇄 속도를 조절하여 다양한 건조 요구 사항에 맞출 수 있습니다.
   4. 간편한 유지보수
      단순한 구조로 일상적인 점검과 서비스가 용이합니다.

   적용 범위

   1. 유기물
      아트라진, 라우르산 카드뮴, 벤조산, 살균제, 옥살산나트륨, 아세트산 셀룰로오스, 유기 안료 등
   2. 염료
      안트라퀴논, 흑색 산화철, 인디고 안료, 부티르산, 수산화 티타늄, 황화 아연, 각종 아조 염료 중간체 등
   3. 무기물
      붕사, 탄산칼슘, 수산화물, 황산구리, 산화철, 탄산바륨, 삼산화안티몬, 금속 수산화물, 중금속 염, 합성 크리오라이트 등
   4. 식품 산업
      대두 단백질, 호화 전분, 주정박, 소맥당, 밀 전분 등

   기술 개선 사항

   회전 플래시 건조기는 당사의 핵심 제품 중 하나입니다. 당사의 장비는 안료, 염료, 석유, 건축 자재, 식품, 사료, 농약 및 관련 중간체 산업 전반에 걸쳐 널리 사용되고 있습니다. 과학적인 분석과 반복적인 테스트를 통해 피딩, 건조 및 분리 과정에서의 수많은 난제들을 성공적으로 해결해 왔습니다. 고객의 요구 사항을 충족하기 위해 다양한 특성을 가진 재료에 맞춤형 건조 솔루션을 제공합니다.

   1. 브리징 현상 없이 안정적이고 연속적인 피딩을 위해 다양한 피딩 장치를 선택할 수 있습니다.
   2. 고온에서 재료의 변질을 방지하기 위해 건조기 하단에 특수 냉각 구조를 설치했습니다.
   3. 독자적인 에어 실링 및 베어링 냉각 설계로 구동 부품의 서비스 수명을 연장했습니다.
   4. 최적화된 공기 분배 장치는 운전 저항을 줄이고 내부 기류 속도의 균형을 맞춥니다.
   5. 완제품의 미세도와 잔류 수분 함량을 조절하기 위해 분류 링(Classifying ring)과 스월링 블레이드(Swirling blades)를 장착했습니다.
   6. 높은 원주 풍속과 짧은 재료 체류 시간으로 벽면 부착 현상과 열에 민감한 재료의 변질을 방지합니다.

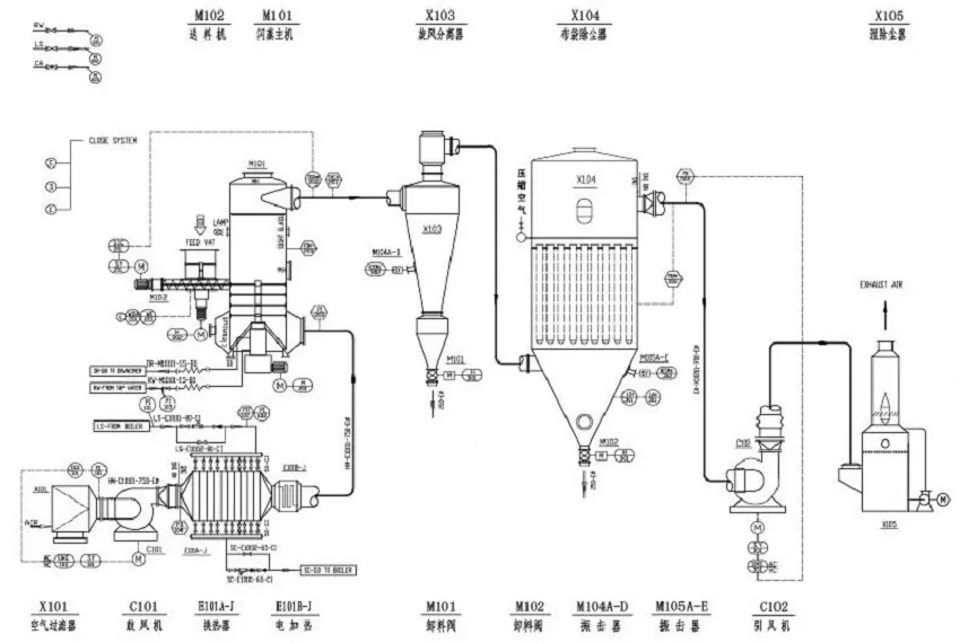

   XSG 회전 플래시 건조기 공정 흐름도 1 — 백 필터 집진기

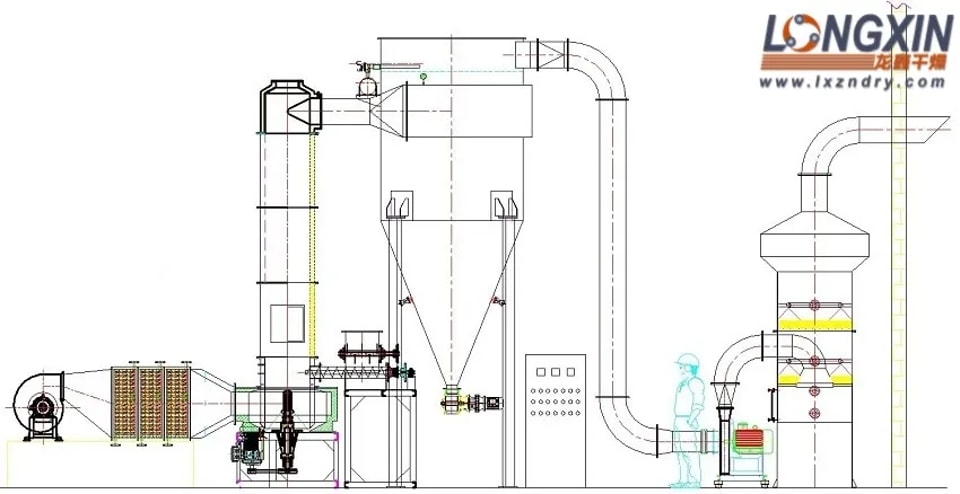

   XSG 회전 플래시 건조기 공정 흐름도 2 — 사이클론 + 백 필터 + 수막 집진기
