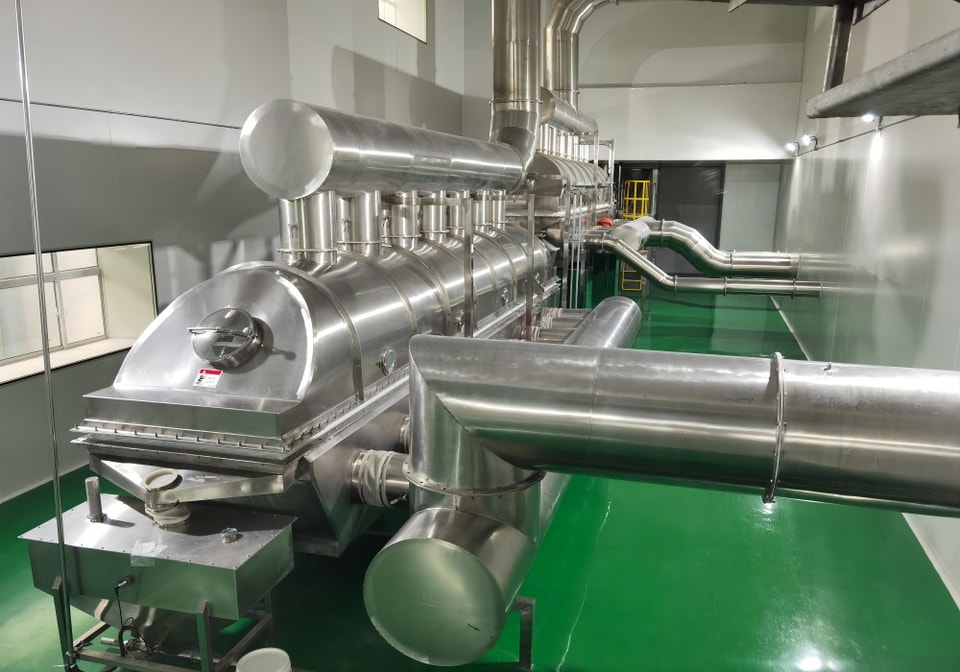

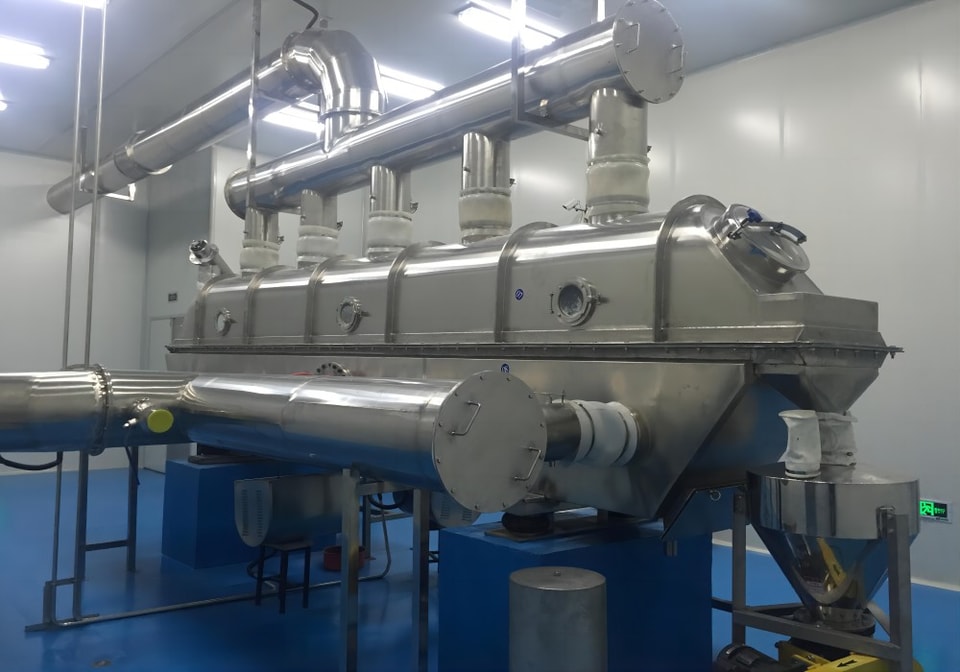

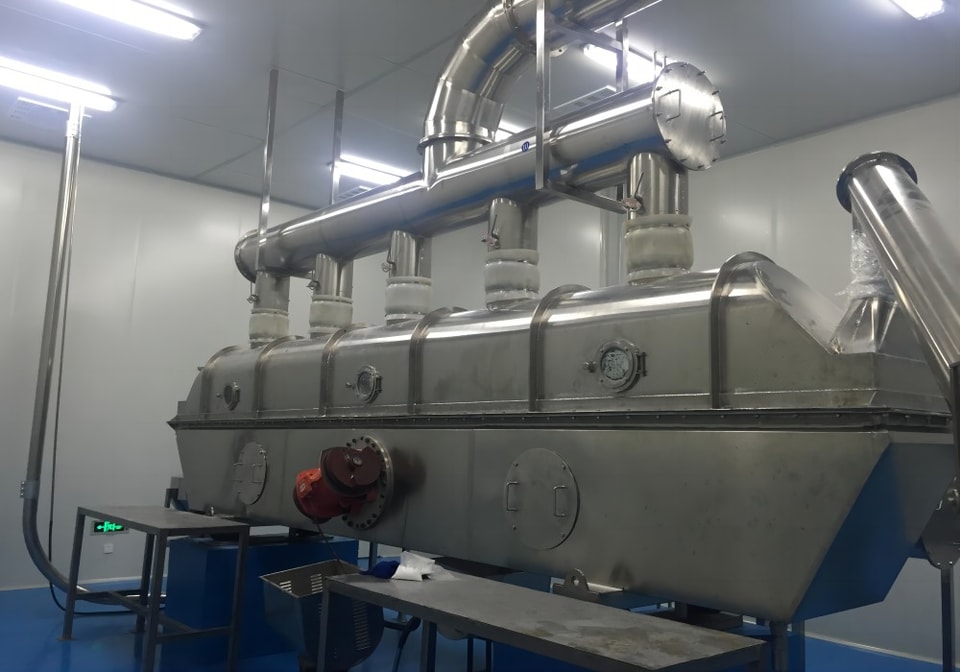

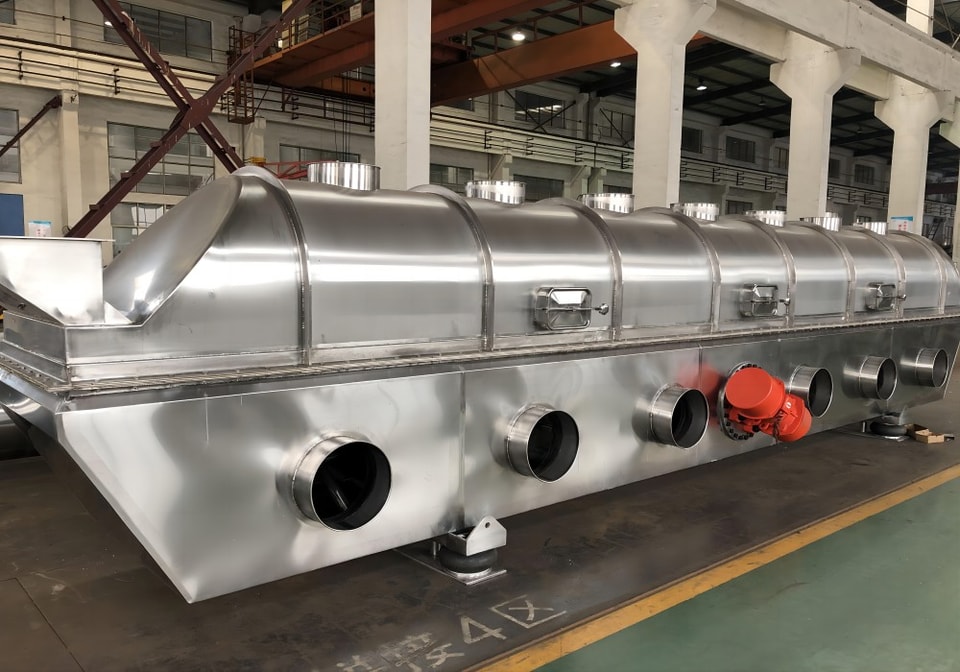

진동 유동층 건조기

진동 유동층 건조기 설비 개요

ZLG 시리즈 선형 진동 유동층 건조기는 해외의 선진 기술을 흡수하고 10년 이상의 건조 경험을 결합하여 개발된 신형 건조(냉각) 설비입니다. 이 장비는 다양한 산업 분야에서 널리 사용되고 있습니다. 진동 유동층은 우수한 건조 기능뿐만 아니라 공정 요구에 따라 조립, 냉각, 소량 액체 분사, 선별 및 운송 작업도 수행할 수 있습니다.

진동 유동층은 개선된 열풍 직렬 건조기입니다. 작동 시 진동 모터 또는 기타 방식에 의해 제공되는 진동이 분산판 위의 재료를 앞으로 도약하게 만듭니다. 동시에 분산판 아래에서 송풍되는 열풍과 접촉하여 열 및 질량 교환을 수행합니다. 하부 박스는 베드 층에 안정적인 풍실을 제공합니다. 흡입 팬을 조절하여 상부 박스의 베드 상단에 미세한 부압을 유지함으로써 양호한 건조 환경을 조성하고 먼지 누출을 방지합니다. 공기 분산판은 재료를 지지하고 열풍을 고르게 분산시킵니다.

작동 원리

진동 유동층 건조기는 재료 유동화를 바탕으로 베드 층의 진동을 증가시켜 재료가 던져지고 느슨해지는 과정을 거치게 합니다. 이 두 가지가 유기적으로 결합되어 하부 층의 유동화 효과를 달성합니다.

전통적인 유동층 건조기와의 차이점은 일반 유동층 건조기의 재료 운송 및 유동화가 전적으로 바람(열풍)의 도움으로 이루어지는 반면, 진동 유동층은 주로 진동력에 의해 완성된다는 점입니다. 이를 통해 재료의 최소 유동화 속도를 낮출 수 있으며, 특히 재료 층 바닥에 가까운 입자들의 유동화 품질을 개선하여 유동화가 어려운 재료도 정상적인 건조 작업을 수행할 수 있게 합니다.

성능 특징

1. 진동이 가해지기 때문에 최소 유동화 풍속을 낮출 수 있어 공기 수요량을 크게 줄이고 먼지 비산을 감소시킵니다. 이에 따라 에너지 절감 효과가 탁월합니다.
2. 진동 파라미터를 조절함으로써 건조기 내 재료의 흐름을 쉽게 제어할 수 있습니다. 피스톤 방식의 작동은 재료의 입자 균일성 및 규칙성에 대한 요구 조건을 완화하며, 균일한 건조 제품을 얻기에 용이합니다.
3. 진동은 재료의 분산을 돕습니다. 적절한 진동 매개변수를 선택하면 일반 유동층에서 뭉치기 쉽거나 홈이 생기기 쉬운 재료도 원활하게 건조될 수 있습니다.
4. 강한 역류가 없기 때문에 기류 속도가 일반 유동층보다 낮아 재료 입자의 손상이 적습니다. 건조 과정에서 입자 표면의 결정이나 광택이 파괴되지 않아야 하는 재료에 적합합니다.
5. 진동으로 인해 소음이 발생할 수 있습니다. 동시에 장비의 개별 부품 수명이 다른 유형의 건조기보다 짧을 수 있습니다.

장비 개선 사항

사용자 경험을 바탕으로 전통적인 진동 유동층 구조를 과감하게 개선하였으며, 기타 단순한 미세 조정은 생략하고 주요 개선 사항은 다음과 같습니다.

1. 장비는 분할 공기 공급 방식을 채택하여 예비 건조 구간, 강력 건조 구간 및 냉각 구간으로 설계되었습니다.
2. 장비는 상하부 베드의 퀵 로딩 구조를 채택하여 본체의 주요 부품을 쉽고 빠르게 세척할 수 있습니다.
3. 장비 내부 공기 흐름 방식을 전통적인 폴딩 에어 방식에서 순풍 방식으로 변경하여 베드 표면에 도달할 때 공기가 균일하게 분산되도록 했습니다. 이를 통해 재료의 가열 및 제품 품질이 균일해지고 시스템 저항이 줄어듭니다.
4. 본체 박스의 확장 설계를 통해 베드 위의 배기 파이프를 줄여 배출 효율을 높이고, 세척 지점을 줄이며 건조 효과를 개선했습니다.
5. 재료의 건조 특성에 따라 유동층의 베드 플레이트는 텅(tongue) 형태의 구조를 채택했습니다. 풍향이 일정하고 압력 강하가 적으며 재료 이동이 균일하고 빠르며 누출이 없습니다.
6. 시스템은 건조 및 냉각 결합 베드 구조 설계를 채택하여 출력이 크고 조절 능력이 뛰어납니다. 또한 냉각 시스템에 냉동 제습 장치를 사용하여 유입 공기를 강제로 냉각 및 제습함으로써 재료의 냉각 효과를 보장하고 냉각 과정 중 수분 재흡수 현상을 방지합니다.
