플레이트 건조기

디스크 건조기(다층 디스크 건조기라고도 함)는 다층 디스크, 회전 레이크 교반 기능을 갖춘 연속 건조 장치입니다. 이 장치는 고정층 전도 건조기 및 레이크 건조기를 기반으로 지속적으로 개선되었습니다. 디스크 건조기는 크게 상압형, 밀폐형, 진공형의 세 가지 범주로 나뉩니다.

디스크 건조기의 건조 과정: 열매체가 고정된 다층 중공 디스크로 전달되어 전도를 통해 금속 디스크 표면의 젖은 재료를 간접 가열하며, 쟁기 모양의 레이크 리프와 유사한 기계적 혼합을 통해 재료를 계속 이동시킵니다. 이동 과정에서 재료의 수분은 운전 상태의 비점에서 증발 및 기화되며, 수분은 배기구를 통해 장치를 빠져나가 바닥에서 규격에 맞는 건조 완제품을 얻게 됩니다.

디스크 건조기는 가열 조건이 양호하고 장시간 접촉 가열이 허용되는 경우에 적합합니다. 유동성이 있고 점착성이 없는 입상 재료, 초미세 분말(100메시 이하) 및 입도 분포가 넓은 재료 처리에 적합합니다.

플레이트형 건조기 작동 원리

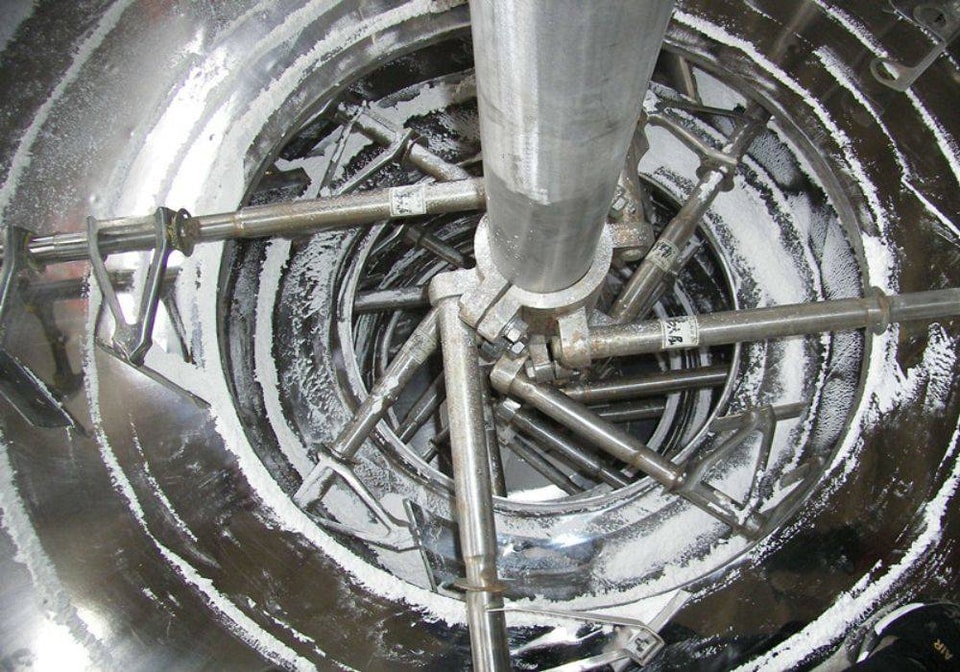

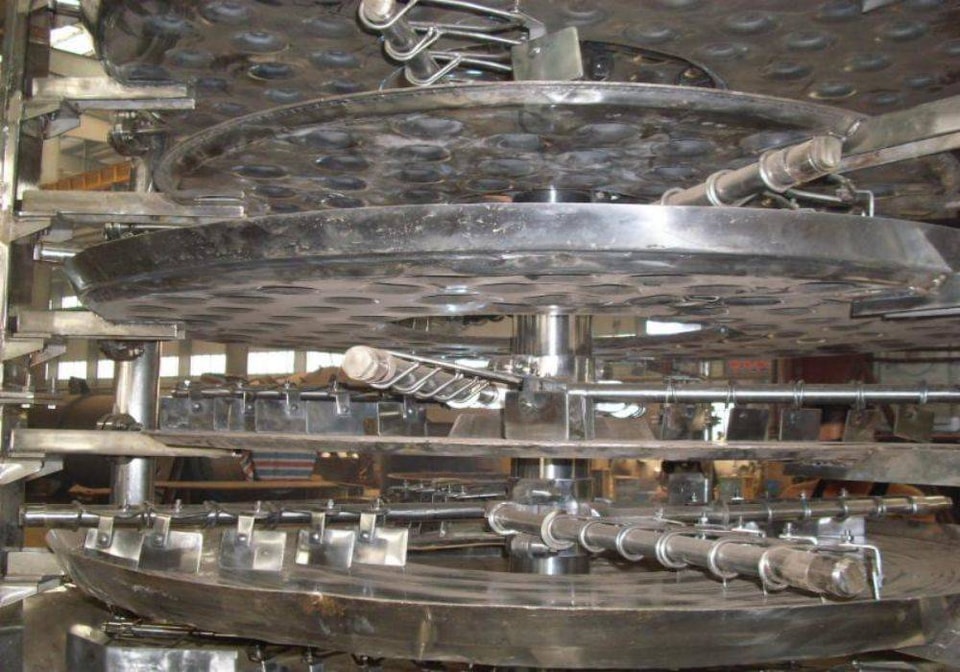

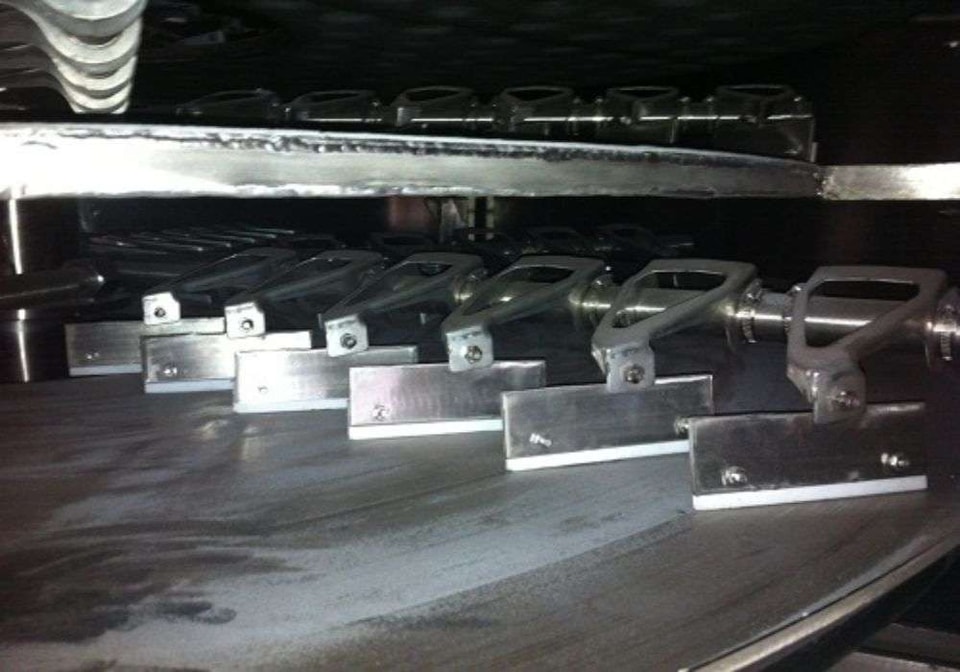

젖은 재료는 건조기 상부의 첫 번째 건조 플레이트 층에 연속적으로 공급되며, 레이크 리프가 달린 레이크 암이 회전 운동을 하며 재료를 지속적으로 긁어줍니다. 재료는 나선형 라인을 따라 건조 플레이트 표면을 흐릅니다. 작은 건조 플레이트 위의 재료는 외곽 가장자리로 이동하여 아래의 큰 건조 플레이트 외곽으로 떨어집니다. 재료 배출구는 다음 층의 작은 건조 플레이트로 떨어집니다. 크고 작은 플레이트가 교대로 배치되어 재료가 건조기 전체를 연속적으로 흐를 수 있습니다. 내부 건조 디스크에는 가열 매체(포화 증기, 온수 또는 열전도 오일)가 공급됩니다. 가열 매체는 건조 플레이트의 한쪽 끝으로 들어가 다른 쪽 끝으로 배출됩니다. 건조된 재료는 마지막 건조 플레이트 층에서 하우징 바닥으로 떨어져 최종적으로 배출구로 이송되어 배출됩니다. 재료의 수분은 상단 커버의 배기구로 배출되며, 바닥에서 배출되는 건조 재료는 직접 포장할 수 있습니다.

성능 특징
1. 조절 용이성 및 강한 적용성
1.1 재료 층의 두께, 주축 속도, 레이크 암의 수, 레이크 리프의 유형 및 크기를 조정하여 건조 과정을 최적화할 수 있습니다.
1.2 각 건조 플레이트 층에 열매체 또는 냉매를 개별적으로 통과시켜 재료를 가열하거나 냉각할 수 있어 재료 온도를 정확하고 쉽게 제어할 수 있습니다.
1.3 재료의 체류 시간을 정확하게 조정할 수 있습니다.
1.4 재료가 단일 방향으로 흐르므로 혼합 현상이 없고 균일한 건조와 안정적인 품질을 보장합니다.
2. 간단한 조작 및 운전 용이성
2.1 건조기의 가동 및 정지 조작이 매우 간단합니다.
2.2 공급이 중단된 후, 이송 장치를 통해 건조기 내부의 재료를 신속하게 비울 수 있습니다.
2.3 특수 점검문의 시창을 통해 장비 내부를 세밀하게 세척하고 관찰할 수 있습니다.
3. 낮은 에너지 소비
3.1 재료 층이 매우 얇고 주축 속도가 낮아 동력 전달 시스템에 필요한 전력이 적습니다.
3.2 열전도 가열 방식으로 열효율이 높고 에너지 소비가 낮습니다.
4. 간편한 설치 및 좁은 점유 면적

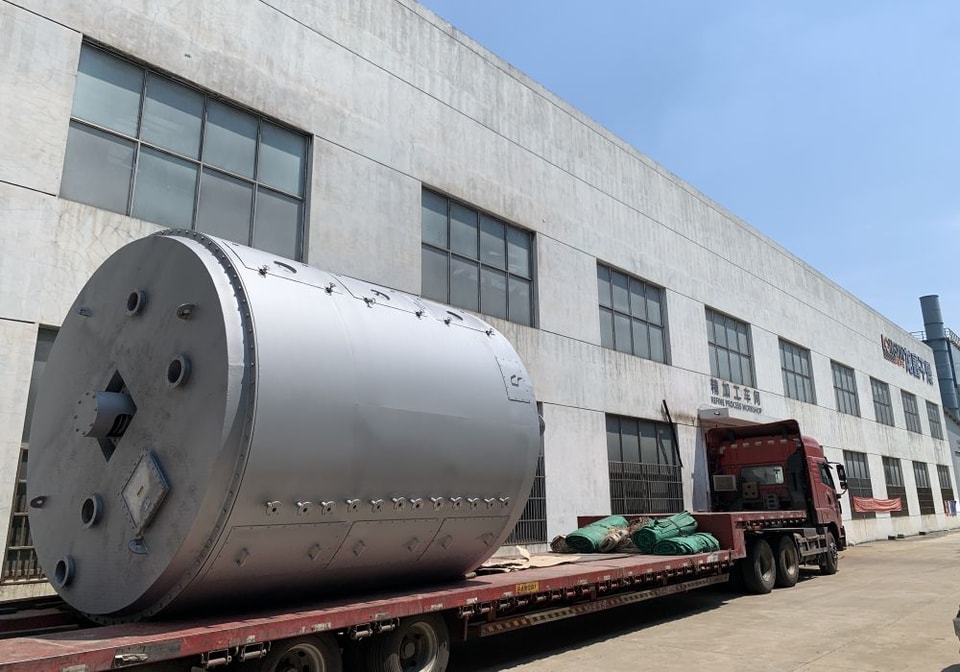

4.1 건조기는 공장에서 완제품 형태로 출고되어 전체 운송이 가능하므로 설치 및 위치 선정이 매우 용이합니다.
4.2 층별 배치 및 수직 설치 구조 덕분에 건조 면적이 넓더라도 실제 점유 면적은 작습니다.
5. 우수한 작업 환경, 용매 회수 가능 및 먼지 배출 기준 충족
5.1 상압형: 장치 내 기류 속도가 낮고 습도 분포가 적절하여 먼지가 장치 상단으로 부유하기 어렵습니다. 따라서 상단 배기구로 배출되는 가스에 먼지가 거의 섞이지 않습니다.
5.2 밀폐형: 용매 회수 장치가 장착되어 습윤 가스 내의 유기 용매를 쉽게 회수할 수 있습니다. 회수 장치가 간단하고 회수율이 높습니다. 가연성, 폭발성, 독성 및 산화성 재료의 경우 질소를 폐쇄 순환 가스로 사용하여 안전하게 처리할 수 있으며, 특히 이러한 위험 물질의 건조에 적합합니다.
5.3 진공형: 진공 상태에서 작동하는 디스크 건조기는 특히 열민감성 재료의 건조에 적합합니다.

적용 범위
1. 유기 화학 제품: 폴리염화비닐 수지, 폴리테트라플루오로에틸렌 수지, 안티부톤산, 밀로진, 니트로킨, 아미노페놀, 멜라민, 시아누르산, 아미노벤젠, 산화방지제 168, 크로미노, 지질, 아닐린, 니트로아닐린, 비스퍼코리티, 염화물, 염화칼슘, 트리아지드 디바민, EDTA, 고무 촉진제, 벤젠술폰산나트륨, 가황제, 유용성 아닐린 블랙 염료, 산성 블랙 염료, 블루 염료 및 기타 화학 원료 및 중간체.
2. 무기 화학 제품: 경질 탄산칼슘, 활성 탄산칼슘, 나노급 초미세 탄산칼슘, 탄산마그네슘, 유황 정광, 황철석, 구리-니켈 광석, 수산화알루미늄, 화이트 카본 블랙, 탄산스트론튬, 탄산바륨, 탄산칼륨, 리드 파우더, 보험 분말(하이드로설파이트), 실리콘 분말, 황산바륨, 황산칼륨, 미세구체 촉매, 수산화마그네슘, 황산구리, 황산니켈, 니켈 아민, 몰리브덴산나트륨, 염화나트륨, 빙정석, 산화철 적색, 옥살산니켈, 옥살산코발트, 산화철 흑색, 수산화리튬, 수산화지르코늄, 인산칼슘, 유황 등.
3. 의약품 및 식품: 암카리실린, 돈살트, L-페닐글리신 및 중간체, 세파미노티아진, 세프트리아진, 아낙신, 시메티딘, 비타민 B12, 비타민 C, 약용 소금, 약용 수산화알루미늄, 약용 메타규산마그네슘, 카페인, 차, 꽃 추출물, 은행나무 잎, 초콜릿 분말, 전분, 옥수수 배아 및 기타 원료 및 제약 중간체.
4. 사료 및 비료: 탄산칼륨, 생물학적 칼륨 비료, 단백질 사료, 아우레오마이신 함유 사료, 균사체, 밀기울, 알코올, 곡물, 씨앗, 제초제, 셀룰로오스, 사료용 제이인산칼슘 등.
